Материнская плата промышленного управления Rockchip RK3568 LVDS EDP MIPI HD ARM Android

Sunchip RK3568 Развитие встроенная материнская плата

Обзор:

Большая панель интеллектуальной промышленной машины All-in-One использует четырехъядерное решение Rockchip RK3568.

Поддержка системы Android 11.

Улучшенная схема управления питанием. Поддержка часто используемых внешних устройств.

Богатые интерфейсы и стабильная производительность.

Подходит для интеллектуального дистанционного управления сетью: оборудование, такое как промышленное, медицинское, крупные рекламные машины, образовательные видеотерминалы и другое оборудование.



Характеристика:

* Поддержка различных дисплеев интерфейса LVDS от 7 до 84 дюймов (пункт-то-пункт полный HD дисплей 1920*1080).



* Поддержка дисплея интерфейса ЭВП.

* Поддержка MIPI интерфейса дисплея.



* Многочисленные сетевые интерфейсы: Ethernet, беспроводный Wifi, Bluetooth, 4G.

* Многочисленные интерактивные интерфейсы: емкостный сенсор, инфракрасный сенсор, инфракрасный пульт управления, клавиатура и мышь USB, многоточечная оптическая

Прикоснись.



* Многоканальный интерфейс USB, серийный порт.



* Сильные антиэлектромагнитные помехи и электромагнитная совместимость



Солнечный оттенокявляется профессиональным разработчиком и производителем андроидных плат в Шэньчжэне, Китай.

У нас есть команда, в которую входят более 150 человек. В этой команде, R & D имеет более 80 сотрудников, которые включают аппаратных инженеров (размещение, отладка), инженеры программного обеспечения (драйвер, ядро, тестирование,АПК), дизайнер ИД и инженер-механик.



Солнечный оттенокимеет более чем 13-летний опыт разработки PCBA и массового производства, также прошел сертификацию ISO9001, ISO 14001, ISO 27000.

Sunchip может предоставить единый сервис, начиная с планировки ПКБ, прототипа, производства, PCBA SMT, тестирования, проектирования корпуса, сборки, настройки программного обеспечения, контроля качества, послепродажного обслуживания и т.д.





Четырехъядерный RK3568 Android декодирующий драйвер Интегрированная плата Спецификация ((Номер модели: AD-C33P)

Область применения

■ Рекламный дисплей

■ POS-машина

■ Цифровая рекламная машина с фоторамкой

■ Все-в-одном устройстве с сенсорным доступом

■ Автоматические автоматы самообслуживания



Основные спецификации оборудования:



ЦПУ	Rockchip RK3568 четырёхъядерный 64-битный Cortex-A55, GPU Mali-G52
Основная частота	До 2,0 ГГц
ОЗУ	DDR4 2G/4G необязательно
Встроенная емкость хранения	EMMC 8GB/16G/32G/64G необязательно (отметка 16GB)



Экран и сенсорный экран

Интерфейс отображения	LVDS интерфейс (одноканальный, 6-битный двуканальный, 8-битный двуканальный). Поддержка максимального разрешения 1920x1080, поддержка дисплея 7"-84"
	Интерфейс MIPI
	Интерфейс ЭВП
Напряжение экрана	Поддержка 3.3V/5V/12V необязательна
Tэкран	Предоставление интерфейса I2C (может поддерживать многоточечное сопротивляющее касание, многоточечное емкостное касание). Поддержка USB многоточечного инфракрасного касания, многоточечного акустического волнного касания, многоточечного оптического касания.



Интернет-связь

Интернет	С интерфейсом RJ45, поддержка 10/100/1000M Ethernet.
	Оснащен модулем Wifi&BT, поддерживающим протокол Wi-Fi 802.11b/g/n. Поддержка BT4.0



Функциональная поддержка

Повороты изображения	Поддержка 0 градусов, 90 градусов, 180 градусов, 270 градусов ручного/автоматического вращения, поддержка функции датчика тяжести
Часы в реальном времени	Батарея внешнего питания с часами в реальном времени



Внешнее оборудование и функции

Устройство интерфейса	Поддержка интерфейсной камеры MIPI, до 500 Вт пикселей
	4 USB HOST, 1 USB OTG (поддержка USB-камеры@500W USB-принтера, U-диска, мыши, клавиатуры, стандартных USB-периферийных устройств)
	3 группы серийных портов. Поддержка внешнего серийного модуля устройства (модуль NFC, принтер, считыватель карт и т.д.)
	Карта TF, максимальная поддержка 32 ГБ
	Усилитель мощности класса D: 3 Вт*2 8 ом, микрофон поддержки
	Выход HDMI 2.0



Формат медиа

Аудио	Формат MP3, WMA, WAV, APE, FLAC, AAC, OGG, M4A, 3GPP
VИдея	Поддержка 4K 60fps H.265/H.264/VP9 видео декодирования. Поддержка 1080P 100fps H.265/H.264 видео кодирования. Поддержка 8M ISP, поддержка HDR.
ПИктюра	Поддержка просмотра JPG, BMP, PNG и других форматов изображений и поддержка ротации / слайд-шоу / функции увеличения изображения

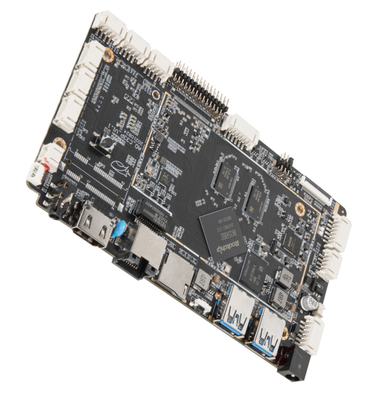

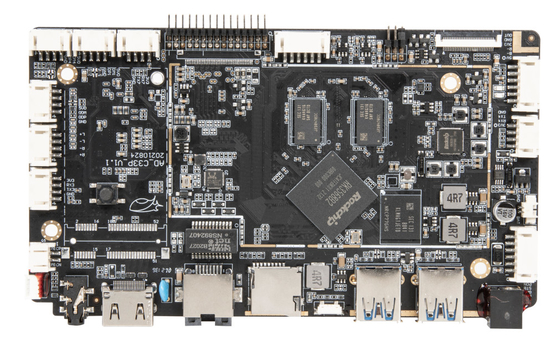

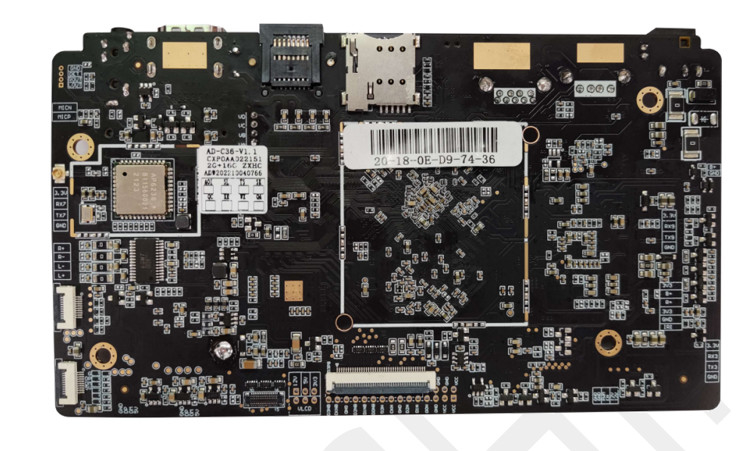

Картинки на Android:















Rockchip RK3568 Решение: ОС Android 11,

2 ГБ оперативной памяти/16 ГБ ПК, только главная плата (без подмаленькой платы).

Четырехъядерный, LVDS/EDP/MIPI/HD OUT для отображения, 3*Serial Port (UART3, UART4, UART7),

2.4G WIFI и Bluetooth 4.0, 10/100/1000M Ethernet, поддержка 4G LTE MINI PCIE, 1*USB 3.0,

1*USB OTG, 3*4PIN USB, 12В/3А.

Поддержка вращения вручную или автоматически; RTC; Поддержка касания;

Добро пожаловать, чтобы спросить нас в любое время.

Услуги:

1Проектирование PCBA

2Проектирование жилья

3. Настройка программного и аппаратного обеспечения

4. Печать логотипа на жилье

5. Настройка программного обеспечения: изображение загрузки, анимация загрузки, пользовательский интерфейс, запуск, приложение, функция

6Продукция хорошего качества

7. полный послепродажной сервис с технологической поддержкой

8.100% QC проверка перед отправкой

О Санчипе.

Основанная в 2011 году, Shenzhen Sunchip Technology Co., Ltd. является всеобъемлющим предприятием, интегрирующим дизайн, исследования,Разработка и производство цифровой потребительской электроники и поставщик решенийНаш завод расположен в районе Баоан, город Шэньчжэнь, недалеко от международного аэропорта Баоан, который имеет более 3200 квадратных метров стандартизированной офисной базы.Наша компания занимается исследованиями и разработками и инновациями в области цифровой электроники, полная и научная система управления качеством и профессиональная команда исследований и разработок, сильные исследования и разработки продуктов, производственные мощности и совершенная система обслуживания,чтобы компания всегда была лидером в смежных областяхМы рассматриваем качество как жизнь и уже прошли сертификацию международной системы качества ISO ISO9001/ MFi / CE / RoHs / FCC.Маркетинг и так далее каждая связь осуществляется в строгом соответствии с национальным стандартом качестваSunchip имеет более 80 исследовательских и разработчиков, высокоэффективную команду продаж и конкурентоспособные цены, и привлекает клиентов со всего мира.Мы экспортируем в более чем 40 стран., в том числе США, Великобритания, Германия, Италия, Япония, Корея, Турция, Россия, Мексика, Бразилия, Таиланд, Ближний Восток и Южная Африка.Наша команда продаж посещает крупные выставки каждый год, чтобы сократить расстояние с клиентамиОсновываясь на принципе "заказчик в первую очередь", инженеры по продажам помогли клиентам завершить многие проекты, которые хорошо восприняты клиентами.Растет и развивается с вами искренне.

Надеюсь получить ваш любезный совет и давайте вместе создадим что-то потрясающее!
