Многоканальный USB и серийный порт RK3568 Android Motherboard Embedded Arm Board

RK3568 Android Материнская плата Встроенная панель рук

Обзор:

Большая панель интеллектуальной промышленной машины All-in-One использует четырехъядерное решение Rockchip RK3568.

Поддержка системы Android 11.

Улучшенная схема управления питанием. Поддержка часто используемых внешних устройств.

Богатые интерфейсы и стабильная производительность.

Подходит для интеллектуального дистанционного управления сетью: оборудование, такое как промышленное, медицинское, крупные рекламные машины, образовательные видеотерминалы и другое оборудование.



Характеристика:

1, Поддержка различных LVDS-интерфейсных дисплеев от 7 до 84 дюймов (пункт-то-пункт полный HD дисплей 1920*1080).



2Поддержка дисплея интерфейса ЭДП.

3, поддержка MIPI интерфейса дисплея.



4, многочисленные сетевые интерфейсы: Ethernet, беспроводный Wifi, Bluetooth, 4G.

5, многочисленные интерактивные интерфейсы режима: емкостное касание, инфракрасное касание,

инфракрасный пульт дистанционного управления, клавиатура и мышь USB, многоточечная оптическая

Прикоснись.



6Многоканальный интерфейс USB, серийный порт.



7Сильные антиэлектромагнитные помехи и электромагнитные

совместимость



Солнечный оттенокявляется профессиональным разработчиком и производителем андроидных плат в Шэньчжэне, Китай.

У нас есть команда, в которую входят более 150 человек. В этой команде, R & D имеет более 80 сотрудников, которые включают аппаратных инженеров (layout, отладка), инженеры программного обеспечения (драйвер, ядро, тестирование,АПК), дизайнер ИД и инженер-механик.



Солнечный оттенокимеет более чем 10-летний опыт разработки PCBA и массового производства, также прошел сертификацию ISO9001.

Sunchip может предоставить единый сервис, начиная с планировки ПКБ, прототипа, производства, PCBA SMT, тестирования, проектирования корпуса, сборки, настройки программного обеспечения, контроля качества, послепродажного обслуживания и т.д.





Четырехъядерный RK3568 Android Decoding Driver Integrated Board Спецификация ((Номер модели.:AD-C33P-V1.1)

Область применения

■ Рекламный дисплей

■ POS-машина

■ Цифровая рекламная машина с фоторамкой

■ Все-в-одном устройстве с сенсорным доступом

■ Автоматические автоматы самообслуживания



Основные характеристики оборудования:

ЦПУ	Rockchip RK3568 четырёхъядерный 64-битный Cortex-A55, GPU Mali-G52
Основная частота	До 2,0 ГГц
ОЗУ	DDR4 2G/4G необязательно
Встроенная емкость хранения	EMMC 8GB/16G/32G/64G необязательно (отметка 16GB)
Интерфейс отображения	LVDS интерфейс (одноканальный, 6-битный двойной канал, 8-битный двойной канал). Поддержка максимального разрешения 1920x1080, поддержка дисплея 7"-84"
	Интерфейс MIPI
	Интерфейс ЭВП
Напряжение экрана	Поддержка 3.3V/5V/12V необязательна
Сенсорный экран	Предоставление интерфейса I2C (может поддерживать многоточечное сопротивляющее касание, многоточечное емкостное касание). Поддержка USB многоточечного инфракрасного касания, многоточечного акустического волнного касания, многоточечного оптического касания.
Интернет	С интерфейсом RJ45, поддержка 10/100/1000M Ethernet.
	Оснащен модулем WIFI & BT, поддерживающим протокол Wi-Fi 802.11b/g/n. Поддержка BT4.0
Повороты изображения	Поддержка 0 градусов, 90 градусов, 180 градусов, 270 градусов ручного/автоматического вращения, поддержка функции датчика тяжести
Часы в реальном времени	Батарея внешнего питания с часами в реальном времени
Устройство интерфейса	Поддержка интерфейсной камеры MIPI, до 500 Вт пикселей
	4 USB HOST, 1 USB OTG (поддержка USB-камеры@500W USB-принтера, U-диска, мыши, клавиатуры, стандартных USB-периферийных устройств)
	3 группы серийных портов. Поддержка внешнего серийного модуля устройства (модуль NFC, принтер, считыватель карт и т.д.)
	Карта TF, максимальная поддержка 32 ГБ
	Усилитель мощности класса D: 3 Вт*2 8 ом, микрофон поддержки
	Выход HD 2.0
Аудио	Формат MP3, WMA, WAV, APE, FLAC, AAC, OGG, M4A, 3GPP
Видео	Поддержка 4K 60fps H.265/H.264/VP9 видео декодирования. Поддержка 1080P 100fps H.265/H.264 видео кодирования. Поддержка 8M ISP, поддержка HDR.
Фотография	Поддержка просмотра JPG, BMP, PNG и других форматов изображений и поддержка ротации / слайд-шоу / функции увеличения изображения
Адаптер питания	Вход: AC100-240V.50-60HZ, выход: DC12V 3A





Основные спецификации программного обеспечения:



Операционная система	Система Android 11
Основные функции программного обеспечения	Просмотр веб-страниц, чат, электронная почта, электронная книга, менеджер ресурсов
Режим звуковых эффектов	Часы, будильники, калькуляторы, записи
Языковая поддержка	Многоязычные
Запись	Поддержка записи в формате MP3, WMA
Инструмент	Календарь
	Будилки
	Калькулятор
	Примечание
	Погода + часы
	Запись
Текстовая обработка	EPUB, WORD, EXCEL, POWERPOINT, PDF, TXT
Электронная книга	PDF/TXT/CHM/DOC/EXCEL/EPUB/RTF/FB2
Расписание	Календарь
Ввод	Стандартная клавиатура Android, опциональный метод ввода третьей стороны (китайский, корейский, японский и т.д.)
Сеть	Браузер - Chrome Lite
	GOOGLE Market
	Электронная почта
	Gmail
	Google Talk
Управление системой	Поддержка удаленной модернизации OTA, модернизации U-диска, модернизации SD (тихая установка)
	Оригинальная экологическая система Android, открытое разрешение root, может осуществлять разработку настройки продукта
	Настраиваемая система управления локальными или удаленными серверами
	Поддержка различных сторонних систем удаленной рекламы Android
	Поддержка нескольких серийных устройств, устройств USB
	Поддержка двухэкранного дисплея

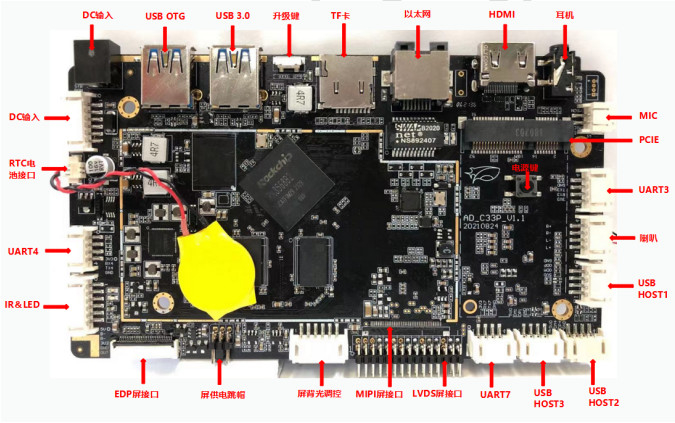

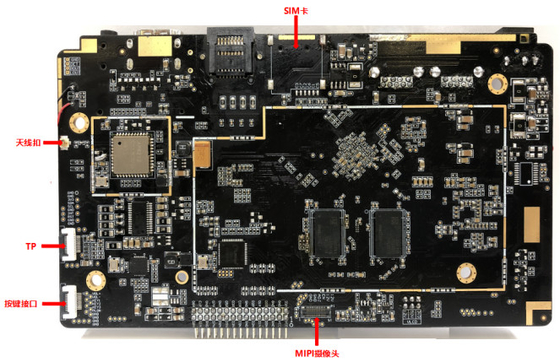

Картинки на Android:











Rockchip RK3568 Решение: ОС Android 11, только главная плата (без подмаленькой платы).

Четырехъядерный, LVDS/EDP/MIPI/HD OUT для отображения, 3*Serial Port (UART3, UART4, UART7),

2.4G WIFI и Bluetooth 4.0, 10/100/1000M Ethernet, поддержка 4G LTE MINI PCIE, 1*USB 3.0,

1*USB OTG, 3*4PIN USB, 12В/3А.

Поддержка вращения вручную или автоматически; RTC; Поддержка касания;

Добро пожаловать, чтобы спросить нас в любое время.
